Lắp công tơ điện là để bảo đảm quyền lợi và tăng tính minh bạch cho người thuê trọ trong các khu công nghiệp và thành phố lớn, việc lắp đặt hoặc thay mới công tơ điện (đồng hồ điện) trong các phòng trọ là một nhu cầu không thể phủ nhận. Cụ thể, loại công tơ điện 1 pha đang trở thành lựa chọn phổ biến, đáp ứng tốt cho các nhu cầu sinh hoạt cơ bản.

Để thực hiện việc đấu đồng hồ điện 1 pha cho phòng trọ một cách đơn giản và chính xác, trước hết, cần chuẩn bị một số thiết bị cần thiết. Đó bao gồm loại công tơ điện phù hợp, tuốc nơ vít để vặn ốc và một chiếc thang. Đối với thang, có thể sử dụng thang nhôm cách điện, thang nhôm ghế hoặc thang nhôm rút giá rẻ, đặc biệt là vì công tơ thường được lắp đặt ở vị trí cao. Điều này giúp đảm bảo việc lắp đặt diễn ra an toàn và hiệu quả.

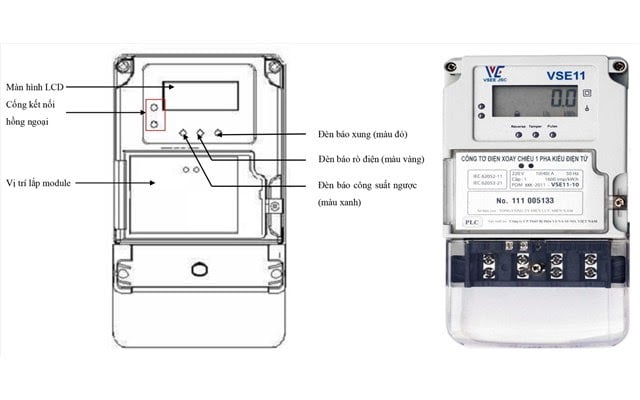

lap cong to dien tai nha 1007

1. Công tơ điện 1 pha là gì?

Công tơ điện, từng là thiết bị đặc biệt được thiết kế để theo dõi và ghi lại lượng điện năng tiêu thụ bởi các thiết bị kết nối trên cùng một đường dây truyền tải điện. Trong thị trường hiện nay, có sẵn nhiều loại công tơ điện khác nhau, bao gồm công tơ điện 1 pha, 3 pha, công tơ điện cơ, và công tơ điện tử. Lựa chọn loại công tơ điện phù hợp được thực hiện dựa trên nhu cầu sử dụng điện cụ thể. Thông thường, khi sử dụng điện cho mục đích sinh hoạt, công tơ điện 1 pha là sự lựa chọn phổ biến và thích hợp.

1.1. Nguyên lý hoạt động của công tơ điện 1 pha

Khi các thiết bị tiêu thụ điện được kích hoạt để tạo ra nguồn năng lượng cần thiết, bộ phận của đồng hồ điện cũng bắt đầu hoạt động. Tại vị trí cuộn vòng, nơi dòng điện chảy qua, một luồng từ được tạo ra thông qua đĩa nhôm kết nối với trục rơ le và liên kết với dãy số hiển thị cơ khí. Dưới tác động của luồng từ, đĩa nhôm quay trong một nam châm vĩnh cửu và tạo ra một luồng momen cân bằng vòng quay. Điều này chỉ ra lượng điện năng đã tiêu thụ, được hiển thị chính xác thông qua vòng quay của đĩa nhôm. Một cơ chế trục số nhảy cùng tác động, giúp hiển thị độ chính xác của lượng điện đã được tiêu thụ bởi phụ tải.

1.2. Cách đọc các thông số trên mặt công tơ điện 1 pha:

Khi quan sát bảng đồng hồ của công tơ điện 1 pha, bạn sẽ gặp nhiều thông số khác nhau. Tuy nhiên, để hiểu rõ ý nghĩa của mỗi thông số này, chúng ta hãy cùng điều tra chi tiết.

  1. Số KWh (Kilowatt-giờ): Thể hiện tổng số lượng điện đã tiêu thụ, đo bằng đơn vị Kilowatt-giờ.
  2. Dòng (A): Đo lường cường độ dòng điện hiện tại, thường được tính bằng đơn vị Ampe.
  3. Điện áp (V): Biểu thị mức điện áp hiện tại trong hệ thống, đo bằng đơn vị Volt.
  4. Tần số (Hz): Đo tần số của dòng điện, thường là 50 Hz hoặc 60 Hz tùy thuộc vào quy chuẩn của khu vực.
  5. Công suất (kW): Hiển thị công suất tiêu thụ trong khoảng thời gian cụ thể, đo bằng đơn vị Kilowatt.
  6. Hệ số công suất (PF): Thể hiện hiệu suất sử dụng điện năng trong hệ thống.
  7. Ngày/Tháng/Năm: Ghi lại thời điểm và ngày tháng khi lượng điện được đo.

Tìm hiểu ý nghĩa của từng thông số này giúp người sử dụng có cái nhìn tổng quan về lượng điện tiêu thụ và hiệu suất của hệ thống.

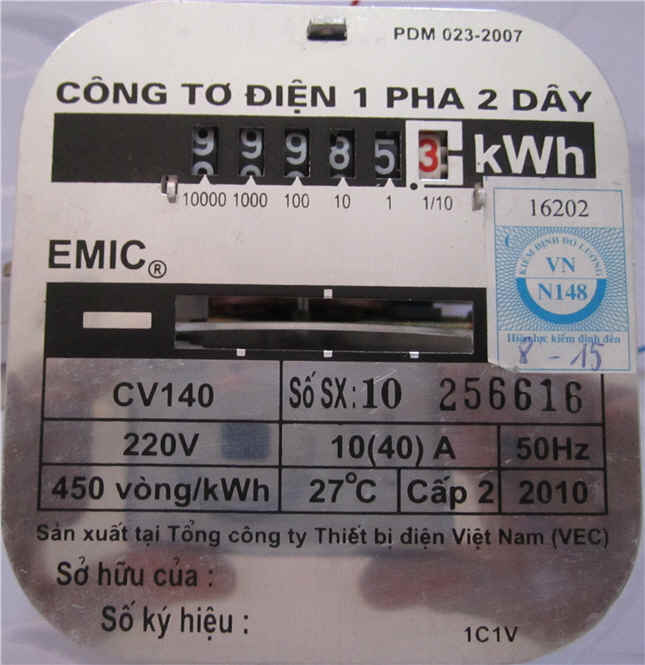

lắp công tơ điện tại nam định

  • 220V: Đây là chỉ số điện áp định mức của công tơ điện, biểu thị mức điện áp mà công tơ được thiết kế để đo lường.
  • 10(40)A: Đây là dòng điện định mức của công tơ, với giá trị là 10A. Công tơ có thể sử dụng tối đa đến 40A, nhưng sử dụng vượt quá ngưỡng này có thể làm giảm độ chính xác và gây hỏng đồng hồ. Các giá trị như 5(20)A, 20(80)A, 40(120)A có ý nghĩa tương tự.
  • 450 vòng/kWh: Khi đĩa công tơ quay được 450 vòng, sẽ được tính là 1 kWh. Các giá trị như 900 vòng/kWh và 225 vòng/kWh cũng mang ý nghĩa tương tự.
  • Cấp 2: Là cấp chính xác của công tơ điện, với sai số là 2% trên toàn dải đo. Cấp độ càng nhỏ, độ chính xác càng cao, với các cấp khác như cấp 1 và cấp 0.5 cũng tuân theo nguyên tắc này.
  • 50Hz: Thể hiện tần số của lưới điện, biểu thị số lần dao động của dòng điện trong một giây, thường là 50Hz hoặc 60Hz tùy thuộc vào quy chuẩn khu vực.

2. Cách đấu dây nguồn vào công tơ điện 1 pha

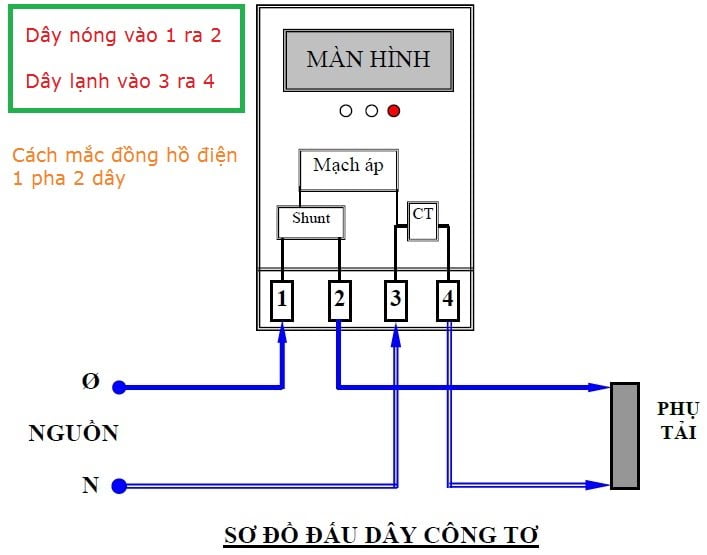

Khi thực hiện lắp đặt mới hoặc thay thế các công tơ điện đã bị hỏng, quy trình đấu nối và lắp đặt phải tuân thủ nguyên tắc để đảm bảo an toàn và độ chính xác. Dưới đây là sơ đồ đấu nối chuẩn nhất cho công tơ điện 1 pha.:

Lắp công tơ điện

  • Ký hiệu:
    • Dây số 1: Dây pha nóng vào
    • Dây số 2: Dây pha nóng ra
    • Dây số 3: Dây trung hòa vào
    • Dây số 4: Dây trung hòa ra

    Đối với công tơ điện 1 pha, dây số 3 và 4 được đấu kết nối với nhau. Để xác định dây pha nóng một cách đơn giản, có thể sử dụng bút thử điện, trong đó dây nào kết nối với bút đỏ sẽ là dây pha nóng. Việc lắp đặt công tơ điện yêu cầu sự chính xác để đảm bảo an toàn và tránh tình trạng chập cháy. Do đó, cần hiểu rõ nguyên lý hoạt động cũng như quy trình lắp đặt của thiết bị. Trong trường hợp không tự tin, việc thuê thợ lắp đặt là lựa chọn tốt nhất để tránh rủi ro không mong muốn.

Lắp Công Tơ Điện Cần Lưu ý

Trên đây là quy trình lắp đặt cơ bản của công tơ điện, tuy nhiên, quý khách hàng không nên thực hiện nếu không có kiến thức chuyên sâu, vì đây là công việc đòi hỏi sự hiểu biết và kỹ năng chuyên nghiệp. Để đảm bảo an toàn và tránh rủi ro, hãy liên hệ ngay với thợ điện tại địa phương để họ có thể giúp đỡ và xử lý mọi vấn đề liên quan.
